ГРАНЬ-200(9)А охранный радиоволновый линейный двухпозиционный извещатель

Представляет собой двухпозиционный линейный радиоволновый охранный извещатель и предназначен для организации рубежа охраны периметра различных объектов. Рассчитан на установку вне помещений на открытом воздухе и эксплуатацию при температуре от -60оС до +70оС. Для сохранения работоспособности в условиях низких температур блоки извещателя оборудованы подогревателями.
Состоит из передающего (ПРД) и приемного (ПРМ) блоков, в пространстве между которыми формируется зона обнаружения. Любое движение в этой зоне фиксируется блоком ПРМ извещателя и формируется сигнал “ТРЕВОГА”. Протяженность зоны обнаружения определяется взаимным расположением блоков ПРД и ПРМ и составляет для извещателя ГРАНЬ-200(9)А от 10 до 200 метров. Рабочая частота излучения извещателя составляет 9,5 ГГц, что позволяет сформировать увеличенную по ширине до 2,8 метра зону обнаружения с высотой до 1,8 метра. Извещатель отличается отсутствием “мертвых зон” вблизи блоков ПРД и ПРМ, что повышает вероятность обнаружения нарушителя.

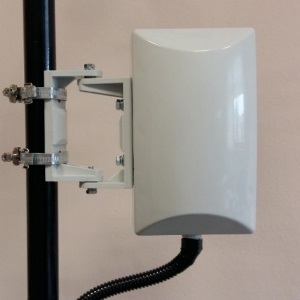

Установка извещателя осуществляется на опорах высотой 1,2-1,5 метра, установленных в грунт, а так же по верху защитного ограждения с использованием специальных кронштейнов. Для увеличения протяженности рубежа охраны возможен монтаж нескольких охранных извещателей на защищаемом периметре, для чего имеются 4 частотные литеры для исключения взаимного влияния охранных извещателей друг на друга. Рекомендации по размещению извещателя на охраняемой территории относительно неподвижных объектов, а также требования к рубежу охраны приведены в руководстве по эксплуатации.
Корпус блоков охранного извещателя выполнен из специального пластика, что обеспечивает его нормальное функционирование при неблагоприятных погодных условиях таких, как различные осадки, ветровая нагрузка, солнечная радиация. Извещатель сохраняет обнаружительные характеристики при неровностях поверхности установки, предельные размеры которых приведены в руководстве по эксплуатации.
Напряжение питания от 9 до 30 В, ток потребления при 24 В и включенном обогревателе не более 180 мА.
